可变分辨率彩色3D扫描仪
2023-03-30 14:03:29  阅读364次
  • 可变分辨率彩色3D扫描仪

    特点

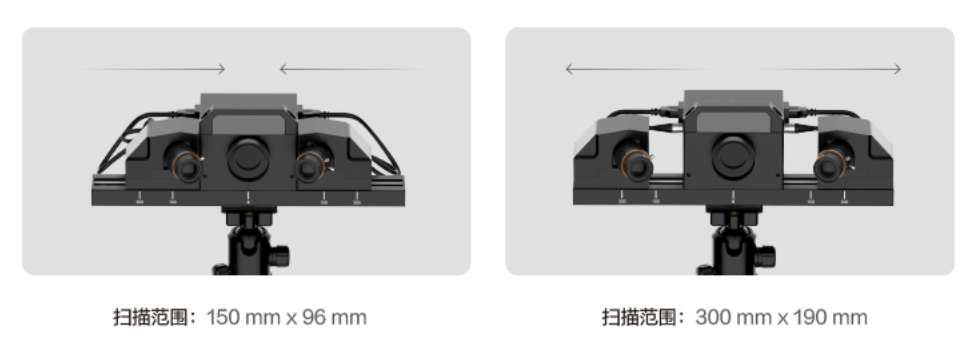

    多范围自由切换

    机身采用滑轨结构设计,支持150 mm x 96 mm、300 mm x 190 mm 两种扫描范围的切换,满足不同物体的扫描需求。

  •

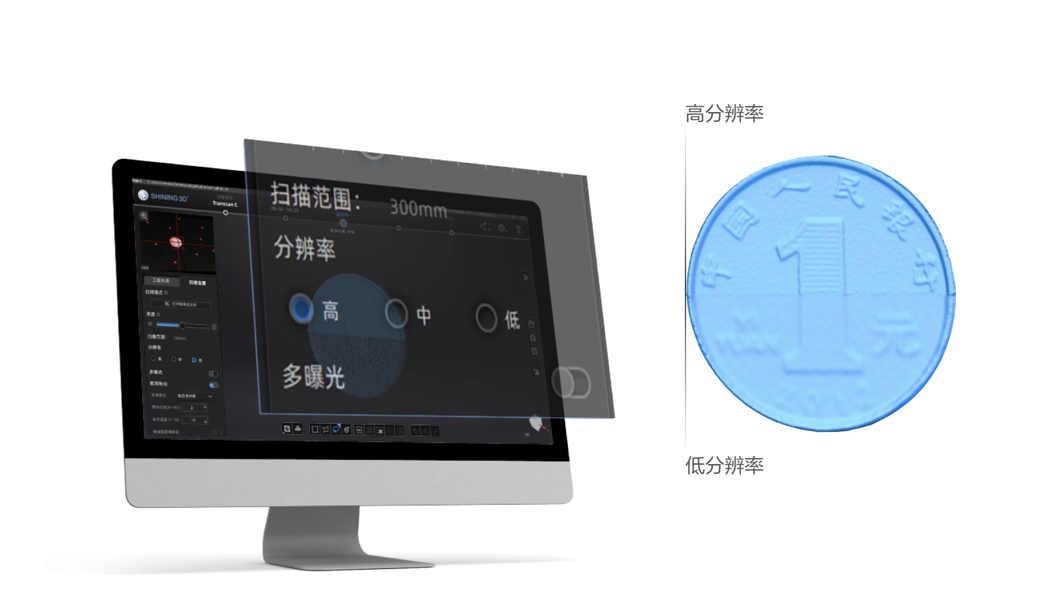

    可变混合分辨率

    在同一扫描范围下,用户可在Transcan C 扫描软件中自由选择高、中、低三种分辨率来适配扫描任务,无需额外更换镜头组件, 就可捕获不同精细度的扫描数据;并且支持同一个扫描物体不同部位,选择不同分辨率进行数据采集,提升整体扫描效率。

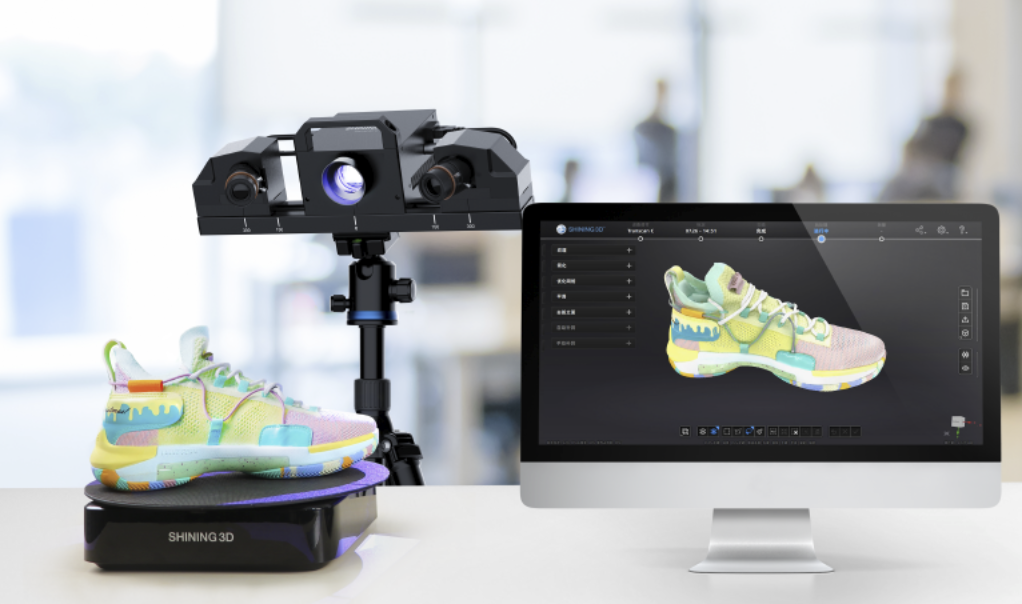

  • 高保真品质色彩

    搭载两个彩色相机,可以输出高达1200万像素的纹理贴图, 高度还原物体色彩信息。

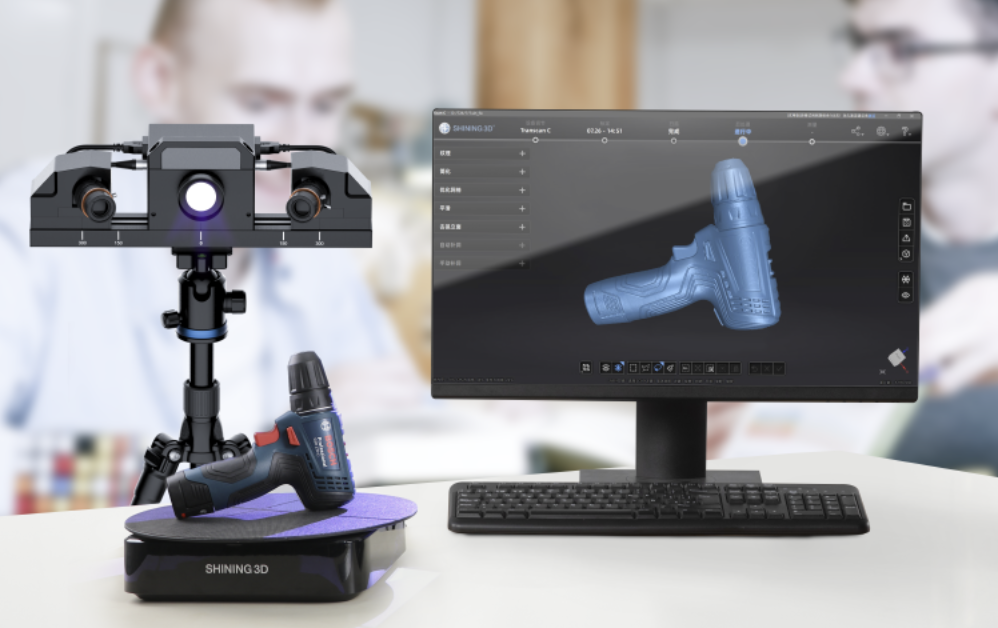

  • 高精度扫描数据

    单幅扫描精度≤0.05 mm,准确还原实物的尺寸信息, 充分满足产品开发人员的设计需求。

  •

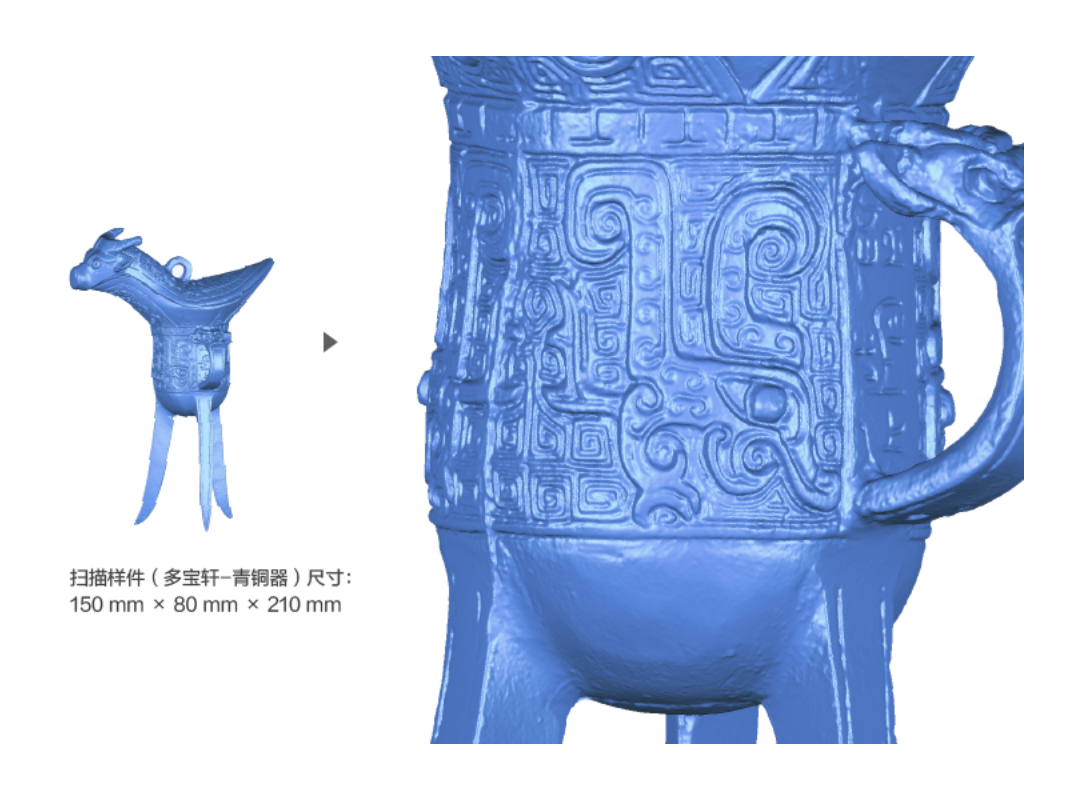

    微细节纤毫毕现

    在150 mm x 96 mm扫描范围下,空间点距最小可达0.0375 mm, 清晰重现物体精致细节。

  •

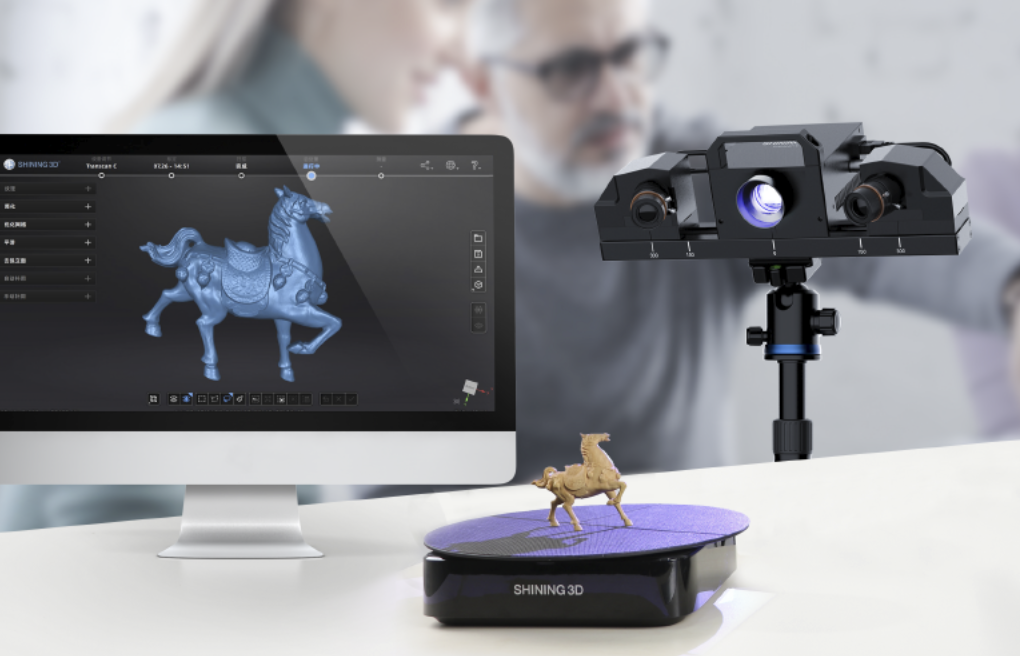

    自动化智能易用

    全自动扫描转台,搭配混合分辨率拼接算法,无需手动干预, 便可实现高品质三维数据的高效获取。

    友好的软件界面、引导式的操作流程,简单方便易掌握。


规格参数

Transcan C
光源形式
白色LED光源
校准方式 手动标定
扫描方式 非接触式光栅条纹全自动旋转扫描
扫描范围
150 mm x 96 mm
300 mm x 190 mm
单片扫描精度 0.035 mm 0.05 mm
扫描速度 <70 s(转台一圈8次不带纹理); <3 s(单幅不带纹理)
纹理颜色 RGB 24位色
纹理获取方式 全自动柔光拍摄
纹理贴图 1200万像素、高保真无色差
拼接方式
标志点拼接;特征拼接;手动拼接
工作中心距 260 mm 480 mm
空间点距
0.0375 mm;0.075 mm;0.114 mm
0.075 mm;0.154 mm;0.23 mm
数据格式 OBJ, STL, ASC, PLY,3MF
工作温度 室内,常温
系统支持 Win10; 64位
设备重量 750g
推荐电脑配置 显卡:NVIDIA GTX1060及以上,显存:>4 G,处理器:I7-8700,内存:32 G
尺寸 主机模块:332 mm x 110 mm x 142 mm(裸机尺寸) 三脚架组件:475 mm x 120 mm x 120 mm(裸机尺寸) 转台模块:320 mm x 320 mm x 68 mm (裸机尺寸)
设备重量 主机模块:2.7 KG(净重)三脚架组件:2.2 KG(净重)转台模块:2.1 KG (净重)
转台最大承重 ≤10 KG
